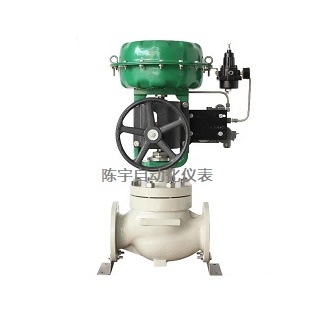

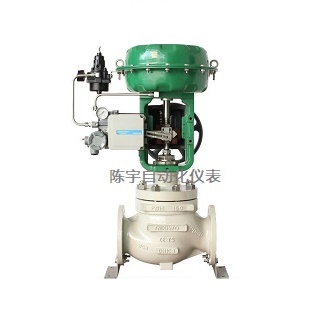

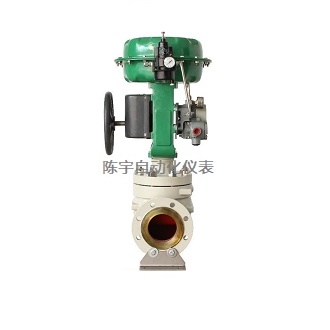

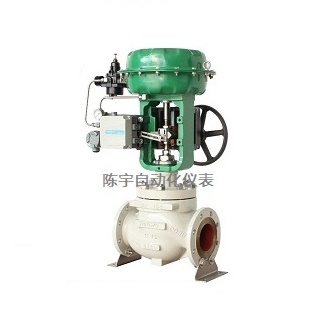

CV3000 氣動單座 套筒調節閥
質量穩定
價格合理
交貨快捷
- 為您提供全套調節閥解決方案
- 銷售：0577-67310272 13706693180
- 傳真：0577-21815383
- 客服QQ：3075788092
- 產品概述
產品介紹
氣動薄膜單座調節閥是采用頂導向結構，配用多彈簧薄膜執行機構的氣動調節閥。具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失少、閥容量大、流量特性精確、拆裝方便等優點。
本系列產品有標準型、調節切斷型、波紋管密封型、夾套保溫型、低溫型、高溫散熱型等多個品種。產品公稱壓力等級有PN16、25、40、64(63);20(Class150)、50(Class300)、110((Class600)口徑范圍DN15～250。適用流體溫度由-250°C～+550°C范圍內多種檔次。泄漏量標準有Ⅳ級或Ⅵ級，流量特性有線性或等百分比，設計單位及用戶可根據具體工況進行選擇。
廣泛應用于精確控制氣體、液體、蒸汽等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前后壓差不大的工作場合
。
主要技術參數
| 公稱通徑DN | 15、20 | 25 | 32 | 40 | 50 | |||||||||||||||||||||||
| 閥座直徑dn | 10 | 12 | 15 | 20 | 10 | 12 | 15 | 20 | 25 | 32 | 32 | 40 | 32 | 40 | 50 | |||||||||||||
| 額定流量系數(KV) | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 17.6 | 27.5 | 17.6 | 27.5 | 44 | ||||||||||||
| 等百 分比 | 1.6 | 2.5 | 4.0 | 6.3 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 16 | 25 | 16 | 25 | 40 | |||||||||||||
| 額定行程L | 16 | 25 | ||||||||||||||||||||||||||
| 膜片有效面積 (cm2) | 280 | 400 | ||||||||||||||||||||||||||
| 公稱通徑DN | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |||||||||||||||||||||
| 閥座直徑dn | 65 | 65 | 80 | 65 | 80 | 100 | 125 | 125 | 150 | 150 | 200 | 250 | ||||||||||||||||
| 額定流量系數(KV) | 直線 | 69 | 69 | 110 | 69 | 110 | 176 | 275 | 275 | 440 | 440 | 690 | 1100 | |||||||||||||||
| 等百 分比 | 63 | 63 | 100 | 63 | 100 | 160 | 250 | 250 | 400 | 400 | 630 | 900 | ||||||||||||||||
| 額定行程L | 40 | 60 | 100 | |||||||||||||||||||||||||
| 膜片有效面積 (cm2) | 600 | 1000 | 1600 | |||||||||||||||||||||||||
| 公稱壓力PN | Mpa | 1.6、2.5、4.0、6.4/2.0、5.0、11.0 | ||||||||||||||||||||||||||
| Lb | ANSI：Class150、Class300、Class600 | |||||||||||||||||||||||||||
| 氣源壓力(MPa) | 0.14/0.25/0.3 | |||||||||||||||||||||||||||
| 電 源 | 220VAC、380VAC | |||||||||||||||||||||||||||
| 允許泄漏量 | 硬閥芯：IV級(10-4×Kv) 、軟閥芯：VI級 見GB/T4213-2008 | |||||||||||||||||||||||||||
1. 彈簧范圍：氣開式優先選用40-200Kpa及80-240Kpa;氣閉式優先選用20-100Kpa及 40-200Kpa, 可選用其它彈簧范圍。
2. 工作溫度劃分是根據閥體材料的壓力-溫度等級(GB9131-94)、使用工況、閥門的密封件材料等綜合因素來劃分的,各國劃分是有細微區別的，甚至每個廠家因使用的材料不一也會導致溫度劃分不一樣。
主要零件材料
| 零件名稱 | 材 料 |
| 閥體、閥蓋 | WCB（ZG230-450）WCC（ZG270-500）WC6（ZG15CrMo） CF8（304）CF8M（316）CF3（304L）CF3M（316L） |
| 閥芯、閥座 | 304（0Cr18Ni9）316（0Cr17Ni12Mo2）316L（00Cr17Ni14Mo2）并堆焊司太萊合金 17-4PH（沉淀硬化型不銹鋼） |
| 填料 | PTFE（聚四氟乙烯）R.TFE（增強聚四氟乙烯）Grafoil（柔性石墨） |
| 密封墊片 | XB350（石棉橡膠板）、PTFE、柔性石墨夾金屬 |
| 膜蓋 | A3（Q235鍍漆或噴塑）304（特殊情況下采用） |
| 波紋膜片 | 丁睛橡膠夾增滌綸織 |
| 彈簧 | 60Si2Mn 50CrVA |
| 閥桿 | 304 316 316L 17-4PH |
