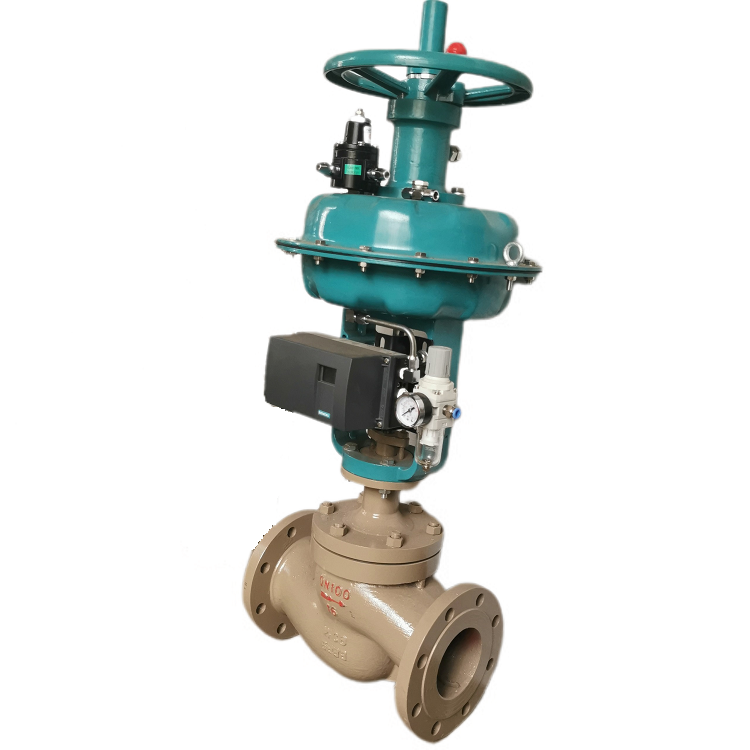

ZJHP 氣動薄膜套筒調節閥 帶手輪
概述：
產品介紹
薄膜氣動調節閥采用雙導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大的，而允許泄漏量也較大的不是很清潔的介質場合。
本系列產品有標準型、波紋管密封型、夾套保溫型、高溫型等多種品種。產品公稱壓力等級有PN16、25、40、64;閥體口徑范圍DN25～450。適用流體溫度有-250。C～+560。C范圍內多種檔次。泄漏量標準為Ⅱ級Ⅲ級。軟密封可達VI級;流量特性為線性或等百分比。多種多樣的品種規格可供選擇。本廠產品可等同國產ZMAN、 ZMBN、ZHAN、ZHBN 、ZJHN、VN及其變形產品。
產品特點
1.頂、底雙導向雙座調節閥,工作時穩定性好。
2.有兩個閥芯和閥座,采用“四通”閥體,可以方便地由正裝改裝成反裝,氣關閥變氣開閥。
3.閥體按流體動力學原理設計的等截面低流阻流道,額定流量系數大。
4.不平衡力小,允許使用壓差較大。
5.執行機構采用多彈簧機構,高度減小30%,重量減輕30%。
6.可調范圍大,固有可調比為50。
規格與技術參數
| 公稱通徑DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
| 額定流量系數（Kv） | 直 線 | 12.5 | 19.5 | 30.5 | 48.4 | 76 | 125 | 195 | 305 | 484 | 760 | |||
| 等百分比 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | ||||
| 額定行程L（mm） | 16 | 25 | 40 | 60 | ||||||||||
| 膜片有效面積Ae（cm2） | 280 | 400 | 600 | 1000 | ||||||||||
公稱通徑DN（mm） | 250 | 300 | 350 | 400 | ||||||||||
| 額定流量系數（Kv） | 直 線 | 1100 | 1760 | 2750 | 4400 | |||||||||
| 等百分比 | 1000 | 1600 | 2500 | 4000 | ||||||||||
| 額定行程L（mm） | 100 | |||||||||||||
| 膜片有效面積Ae（cm2） | 1600 | |||||||||||||
| 公稱壓力 PN
| MPa | 1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0 | ||||||||||||
| Bar | 16, 25, 40, 64(63)/20, 50, 110 | |||||||||||||
| Lb | ANSI: Class150、Class300、Class600 | |||||||||||||
| 固有流量特性 | 直線(盡量少用)、等百分比(優先采用) | |||||||||||||
| 固有可調比（R） | 50 | |||||||||||||
| 彈簧范圍Pr（KPa） | 20～100 40～200 20～60 60～100 80～240 | |||||||||||||
| 氣源壓力Ps（MPa） | 0.14～0.4 | |||||||||||||
| 允許泄露量（l/h） | Ⅱ級(5x10-3x閥額定容量) 金屬硬密封 | |||||||||||||
| 工作溫度 t（°C）
| 常溫型 | -20～200 -40～250 -60～250 | ||||||||||||
| 散熱型 | -40～450 -60～450 | |||||||||||||
| 高溫型 | (使用高溫材料)450～650 | |||||||||||||
| 低溫型 | -60～-100 -100～-200 -200～-250 | |||||||||||||
| 調 節 切斷型
| -40~150（閥芯夾PTFE） -60~200（閥芯夾增強PTFE） | |||||||||||||
1.本產品性能指標貫徹GB/T4213-2008標準
2 對于DN25以下沒有雙座閥之說,DN250-500不是全國統設產品,KV值要注意!
3.可選用其它彈簧范圍
連接尺寸及標準
法蘭標準按ANSI B16.5(默認標準)也可按JB/T79.1-94, JB/T79.2-94 或HG20592～HG20635-97。
法蘭密封面型式:PN16為凸面法蘭;PN25為凸面法蘭PN40、PN64(63)為凹凸面法蘭。
閥體為凹面法蘭·法蘭端面距按ANSI B16.10(其它標準須指明)。
焊接連接坡口按：ANSI B16.11。
執行機構氣信號接口:內螺紋M10x1(DN≤100), 內螺紋M16x1.5(DN>100)。
閥體法蘭及法蘭端面距離可以按用戶指定的標準制造,如ANSI，JIS,DIN等。
訂貨須知
訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑、公稱壓力(MPa)
·閥蓋型式
·閥體法蘭標準
·閥體結構長度( 法蘭面距L)
·額定流量系數(Kv)
·固有流量特性
·介質名稱、狀態
·工作溫度及范圍
·整機作用方式(氣開還是氣關)
·閥體、閥內件及填料材質
·附件要求
電-氣閥門、空氣過濾減壓器、保位閥、閥位傳送器、頂裝手輪等
·其他特殊要求
