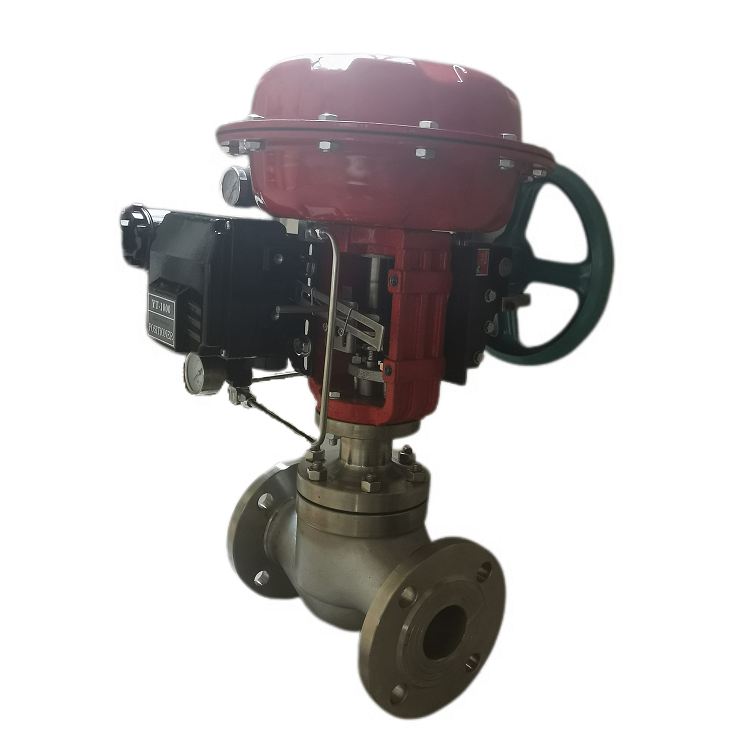

氣動薄膜單座調節閥 帶手輪

ZJHP-16 氣動薄膜調節閥

概述

　　氣動薄膜調節閥是生產過程控制系統的執行器中用量和最重要產品之一。本系列產品的ZJHP型氣動精小型單座調節閥和ZJHM型氣動精小型套筒調節閥又是其中可供用戶選用通用產品之一，它廣泛用于一般流體介質的工藝過程控制。

　　ZJHP系列氣動調節閥，是根據引進、消化、吸收創新的指導思想，經專家反復論證深入分析國內外產品的特點，吸收國際上一代調節閥產品的優點，應用國內成熟的設計制造經驗，結合用戶現場實際使用和維修保養的需要，設計試制具有我國特長的新一代產品，采用了IEC國際標準。安裝高度比國內外老產品降低30%，重量減輕30%，流量系數Kv值提高30%，省料節能。設計有多種法蘭類型和聯接間距，能替代國內外老產品，實現以國產代進口和老產品更新?lián)Q代。同時具有可靠的動作性能，精確的流量特性，可調范圍大，閥座泄漏量小，操作穩定。多彈簧執行機構設計。因此，本產品以上述獨特優點將在各工業部門的廣泛應用中取得高質量的控制效果和經濟效益。

產品展示

　工作原理和結構

　　ZJHP型氣動單座調節閥由ZHA（B）型氣動多彈簧薄膜行機構和VJP型低流阻直通單座閥組成。

　　ZJHM型套筒調節閥由ZHA（B）型氣動多彈薄膜執行機構和VJM型低流阻套筒閥組成

　　外來的氣動信號壓力輸入膜室后，此壓力作用在膜片上產生推力，此力壓縮彈簧組，并使推桿移動而帶動閥桿使閥芯開關，直至推力與彈簧組被壓縮后的反力平衡而穩定在某個行程上為止。依照上述原理，閥芯的行程大小與輸入信號壓力的大小形成一定的比例關系。

　　氣動多彈簧薄膜執行機構按作用方式可分為正作用式和反作用式兩種。當信號壓力增加時，推桿往伸出膜室的方向動作的執行機構為正作用式，型號為ZHA型。當信號壓力增加時，推桿往退進膜室的方向動作的執行機構為反作用式，型號為ZHB型。

　　ZJHP型和ZJHM型氣動調節閥按照開關方式的不同可分為氣關式和氣開式兩種。氣關式閥由正作用執行機構和閥構成。當輸入信號壓力由下限值改變?yōu)樯舷拗禃r，閥從全開到全關。氣開式閥由反作用執行機構和閥組成，當輸入信號壓力由下限值改變?yōu)樯舷拗禃r，閥從全關到全開。

　　氣動多彈簧薄膜執行機構高度矮、重量輕、裝校簡便。它由膜片、壓縮彈簧、托盤、推桿、支架、軸套、膜蓋等主要零件構成。膜片為較深的盆形，有效面積變化小，并采用優質橡膠，在-40℃至+85℃溫度下使用，操作如常。壓縮彈簧采用多根組合的形式。以減少高度、推桿的導向表面精細加工，提高硬度和降低粗糙度，達到減小回差和增加密封性的效果。反作用式執行機構采用O形密封圈型式，與推桿、軸套配合，結構簡單，密封可靠，通過正確的設計和精確的加工，本機構省去了壓縮彈簧的調節結構，可一次裝成，減小調正的麻煩。推桿與閥桿的連接采用開縫螺母，裝卸靈活。

　　低流阻直通單座閥和套筒閥結構簡單緊湊，并具有相當大的流量系數。本閥采用了直通單座無底蓋頂導向結構的閥體型式，體積小、重量輕、流道設計流暢，具有高效的特點。閥體和配管的連接形式采用凸面和凹凸面法蘭，適應不同的公稱壓力。閥體分普通型和高溫型兩種型式，用于不同的工作溫度。單座閥閥芯形式為上導向柱塞閥，套筒閥芯為圓柱型，由套筒的內圓導向，套筒經精密加工開出一定特性的窗孔。
