- 產品概述

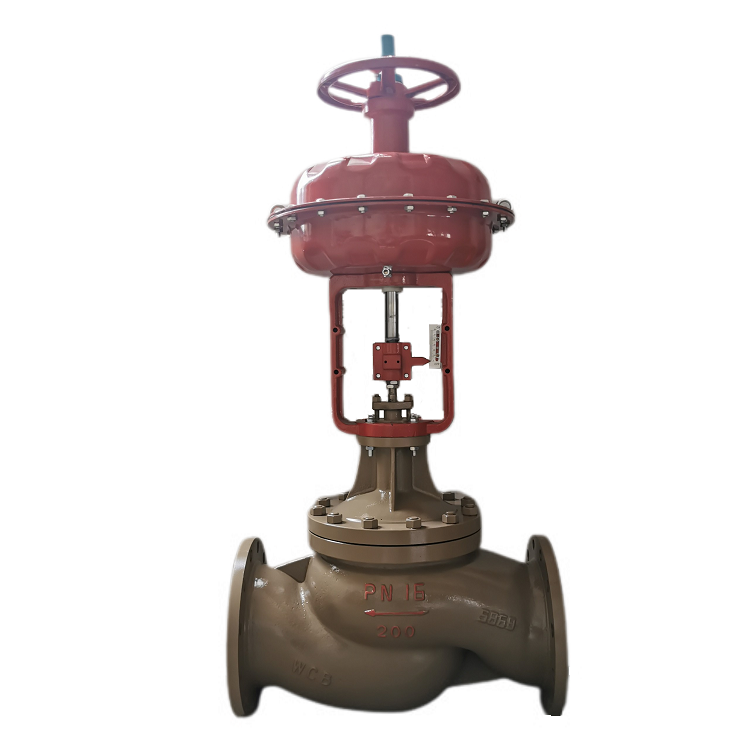

ZJHM-16 氣動薄膜套筒調節閥
ZJHP-16 氣動薄膜單座 套筒調節閥
概述
氣動平衡籠式調節閥 控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥。閥結構緊湊，有呈S流線型的通道，還設有一個改善套筒周?chē)黧w平衡流動的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高， 符合IEC534-2-1976標準。調節閥動態穩定性好，噪音低，空化腐蝕小。調節閥的泄漏量符合ANSI B16.104標準。 調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。
本產品符合GB/T4213-92標準。
氣動平衡籠式調節閥主要技術參數和性能指標
1、閥 體
| 型 式 | 直通雙座鑄造球型閥 | |
| 公 稱 通 徑 | 32、40、50、65、80、100、125、150、200、250、300、350mm | |
| 公 稱 壓 力 | ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa | |
| 連接型式 | 法蘭連接密封面型式 | FF、RF、RJ、LG、MFM |
| 法蘭標準 | JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等 | |
| 焊接連接 | 嵌接焊SW | |
| 材料 | 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等 | |
| 上閥蓋 | 常溫型(P) | -5~+230℃ |
| 伸長I型(EI | +230~+566℃ | |
| 伸長II型(EII) | -100~-45℃ | |
| 伸長III型(EIII) | -196~-100℃ | |
| 注：工作溫度不準超過各種材料的允許范圍。 | ||
| 壓 蓋 型 式 | 螺栓壓緊式 | |
| 填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 | |
2、閥內組件
| 閥 芯 型 式 | 雙座套筒式柱塞型閥芯 | ||
| 流量 | 高容量流量特性 | 金屬閥座 | 等百分比特性(%V)和線性特性(LV) |
| 特性 | 高精度流量特性 | 金屬閥座 | 等百分比特性(%VF)和線性特性(LVF) |
| 材 料 | 不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 | ||
3、執行機構
| 型 式 | HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構 |
| 膜 片 材 料 | 乙丙橡膠夾尼龍布、丁青橡膠夾尼龍布 |
| 彈 簧 范 圍 | 80~240KPa |
| 供 氣 壓 力 | 280~400KPa(HA型)、400~500KPa(VA6型、VP型) |
| 氣 源 接 口 | RC1/4"(HA)、G3/8"、1/2"(VA6型、VP型) |
| 環 境 溫 度 | -30~+70℃ |
4、閥作用型式
用正作用或反作用執行機構實現閥的氣-關式或氣-開式
5、附件
空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
