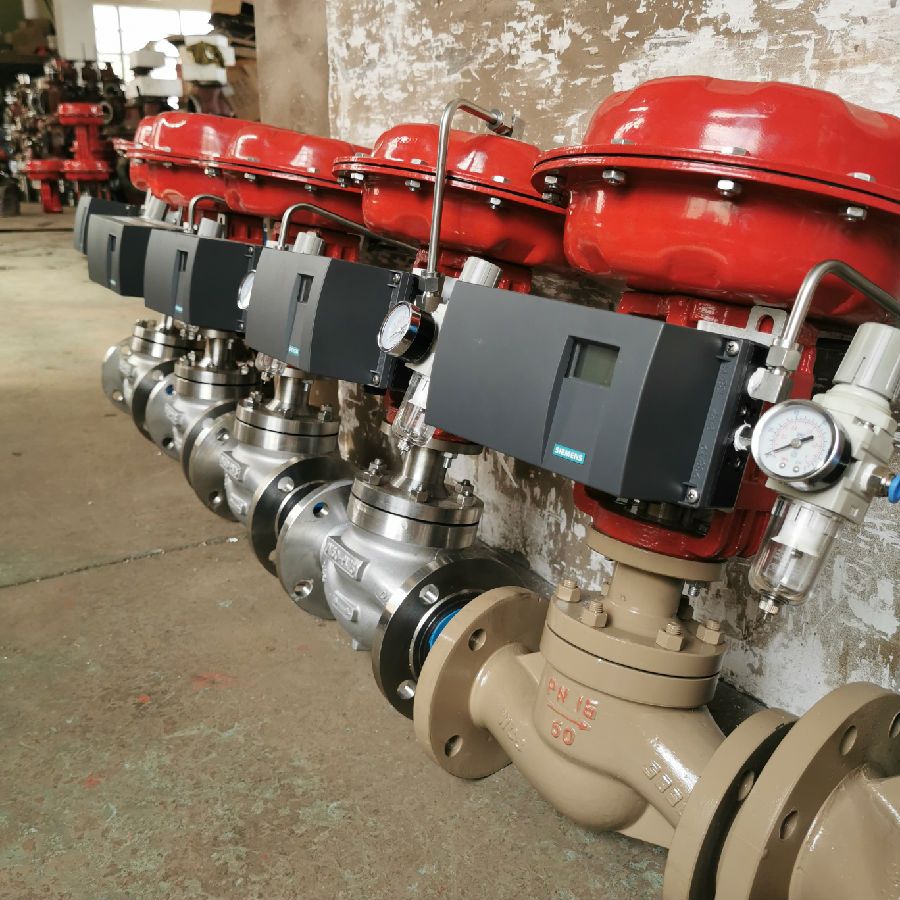

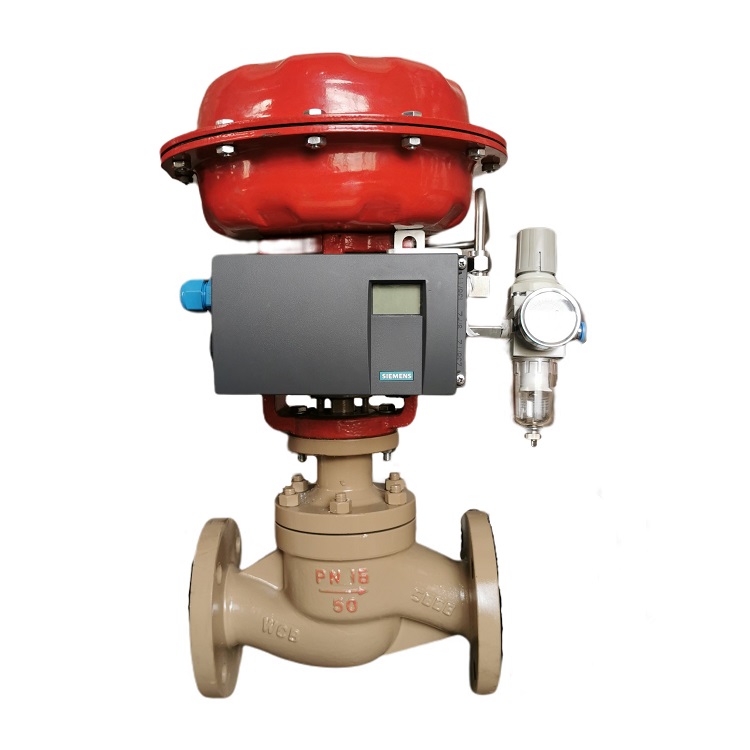

ZJHP 氣動薄膜單座 套筒調節閥
ZJHP型 氣動薄膜單座 套筒調節閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、動作靈敏、充體通道呈S流線型、壓降損失小、閥容量大、流量特性、拆裝方便等優點。廣泛應用于控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。
單座式適用于允許泄漏量小閥前后壓差不大的工作場合，套筒式則特別適用于允許泄漏量小閥前后壓差相對較大的工作場合。
| 結構優性： 等截面低流阻流道，額定流量系數大 | 閥體參數 |
| 調節型好： 可調范圍大，流量特性可選等百分比或線性 | 公稱壓力 PN16、PN25、PN40、PN64 |
| 密封性好： 可選擇軟密封、波紋管密封，提高密封性能 | 連接方式 法蘭式、（特制：焊接式） |
| 廣泛應用： 多種閥座結構、散熱片，適應不同壓差溫度 | 閥體材質 WCB、SS304、SS316、SS316L |
| 閥芯材質 SS、SS304、SS316、SS316L、司太萊堆焊 |
| 技術參數 | 密封材料 PTFE、硬密封、特殊高溫材料 |
| 動作方式 氣開式、氣關式 | 波 紋 管 SS、SS304、SS316 |
| 閥座結構 M套筒 | 填 料 聚四氟乙烯、柔性石墨 |
| 流量特性 等百分比、線性 | 推 桿 襯套2Cr13 1Cr18Ni9Ti |
| 可調范圍 50：1 | 墊 片 橡膠石棉板、1Cr18Ni9Ti 石棉纏繞墊片 |
| 信號范圍 Pr:0.2~1bar、0.4~2bar | 法蘭標準 GB9113-88、JB/T79-94、GB2555-81 |
| 氣源壓力 Ps:1.4bar~4bar |
|
| 密封等級 Ⅲ、Ⅳ、Ⅴ、Ⅵ | 功能附件選項 |
| 環境溫度 - 30℃～+70℃（防爆型見定位器參數） | E－防爆型（電氣定位器防爆等級可選：隔爆型、本安型） |
| 基本誤差 ±2.5% | X－帶信號反饋（電氣定位器帶反饋或另配閥位變送器） |
| 輸入信號 4~20mA DC、0~10V DC | S－帶手輪機構 |
| 輸出信號 4~20mA DC、0~10V DC | Q－完全切斷型 |
| 防爆等級 dIIBT4/T5/T6、dIICT4/T5/T6、本安型 | 附件：電氣定位器、空氣過濾減壓器、鎖氣保位閥、電磁閥 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 規格與技術參數 | ||||||||||||
| 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 額定流量系數Kv | 直線 | 6.9 | 11 | 17.4 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
| 等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 額定流程L(mm) | 16 | 25 | 40 | 60 | ||||||||
| 膜片有限面積Ae(cm2) | 280 | 400 | 600 | 1000 | ||||||||
| 允許泄漏量 | 硬閥座：IV級（10-4閥額定容量） 軟閥座：VI級 | |||||||||||
| 工作溫度t | 常溫型 | -20℃～200℃、-40℃～250℃、-60℃～250℃ | ||||||||||
| 散熱性
| ||||||||||||
