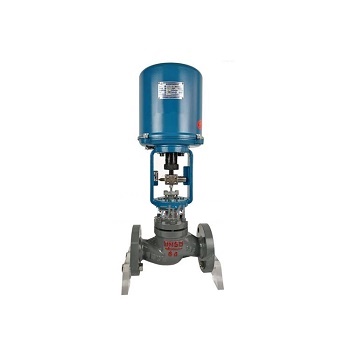

ZDLP 電子式電動單座調節閥

ZDLP-16 電子式電動單座 套筒調節閥

　　概述

　　ZDLP型電子式直行程電動單座調節閥，是工控系統中應用多的一種。該閥由低流阻直通單座閥配電子式381L系列、國產QS系列、DKZ系列等直行程電動執行機構組成。電動執行機構內有伺服放大器，無需另配用伺服放大器，有輸入控制（4-20mA DC或1-5V DC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。

　　電動單座調節閥產品特點

　　ZDLP型電子式直行程電動單座調節閥只有一個閥座和一個閥芯，具有結構緊湊、關閉性能好、泄漏量小、流量特性準確、可調比大的特點，且該閥含有內置式電子控制器模塊的一體化結構，可免去配用伺服放大器的麻煩。

　　電動單座調節閥配套執行機構

　　主要特點：

　　1、執行器設計有伺服系統（無需另配伺服放大器），只需接入D ~ 20mA（或DC1 ~5V）和AC220V單相電源即可工作。內設接線端子，接線極為簡單方便。

　　2、執行器的關鍵部件—控制器，采用進的混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。

　　3、驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜0.4%。

　　4、具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示。

　　5、用狀態選擇開關可以設定斷時，（閥芯處于全開，全閉或自鎖狀態。）

　　6、用狀態選擇開關可以設定（正、反。）

　　7、用狀態選擇開關可以設定輸入為（D~20mA或DC1~5V。）

　　8、工作零點（始點）和行程（終點）簡單易行。

　　9、當突然斷電時，能確保閥芯自鎖。

　　10、采用同步皮帶轉動，有效降低了噪音。

　　11、延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。

　　電動單座調節閥適用范圍

　　ZDLP型電子式直行程電動單座調節閥廣泛用于石油、化工、冶金、電站等工業部門，適用于對泄漏量有嚴格要求的，用于控制氣體、液體、蒸汽等介質。在高壓差、大口徑時，應該和配合使用。
