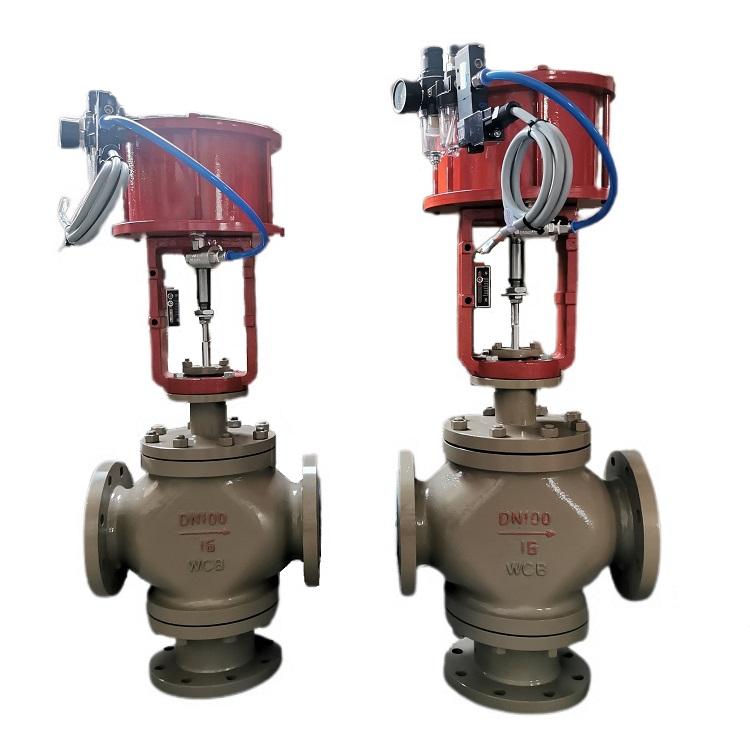

氣動活塞切斷閥
氣動活塞式切斷閥
質量穩定
價格合理
交貨快捷
- 為您提供全套調節閥解決方案
- 銷售：0577-67310272 13706693180
- 傳真：0577-21815383
- 客服QQ：3075788092
- 產品概述
產品概述
ZSQP氣動活塞式快速切斷閥(簡稱活塞式切斷閥)，是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。該產品具有操作力大，閥體設計新穎，流阻小、額定流量系數大、許用壓差大、密封性能優良等優點。因而廣泛應用于石油、化工、冶金、電力、輕紡等工業部門的生產過 程自動控制與遠程控制系統中。
■產品特點
·切斷閥采用多彈簧執行機構與調節機構用成形支架相連，具有高度低、重量輕等特點。
·閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
·閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。
·平衡型閥內件，提高了切斷閥的許用壓差。
·波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。
·活塞式執行機構，操作力大，使用壓差大。
■零件資料
氣動活塞式切斷閥由氣動活塞式執行機構與直行程切斷閥部分組成，中間由成形支架連接而成。根據直行程直通切斷閥的型式，氣動活塞式切斷閥可分為直通單座切斷閥 (ZSQP型)、直通套筒切斷閥(ZSQM型)、二位三通切斷閥(ZSQN型)三種型式。氣動活塞式執行機構有單作用(彈簧復位)和雙作用(雙進氣)二種。采用單作用執行機構，整機作用方式可分為氣關式(水平管路接通)和氣開式(水平管路斷開)。氣動活塞式切斷閥有硬密封和軟密封兩種密封形式，分別適用 于不同的溫度及壓力。
當信號壓力為零，由于彈簧(單作用僅有)的預緊力，使閥芯處于初始狀態(常開或常閉)。當執行機構接到信號壓力(0.4～0.6MPa)時，活塞上產生推力，壓縮彈簧，帶動推桿、閥體、閥芯移動到極限位置，使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控制。配用二位三通電磁閥，使活 塞式切斷閥控制更加方便、簡捷。
■技術參數
公稱通徑 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
額定流量系數 Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | ||
額定行程 (mm) | 8 | 12 | 20 | 25 | ||||||
氣缸直徑 (mm) | 75 | 100 | 150 | |||||||
允許泄漏量 | 硬密封 (1/h) | 單座、三通： 1.2X10 -7 X 閥額定容量 | ||||||||
軟密封 | VI 級 | |||||||||
工作溫度 ( ℃ ) | -20 ～ 200 -40 ～ 450 | |||||||||
公稱壓力 PN (MPa) | 1.6 4.0 6.4 | |||||||||
允許壓差 | ZSQP | 單作用 | 1.16 | 0.66 | 0.38 | 0.6 | 0.39 | 0.47 | 0.31 | 0.20 |
雙作用 | 6.4 | 5.0 | 2.8 | 3.3 | 2.13 | 2.71 | 1.75 | 1.11 | ||
ZSQM | 單作用 | 公稱壓力 | ||||||||
雙作用 | ||||||||||
ZSQN | 單作用 | 0.89 | 0.57 | 0.35 | 0.56 | 0.36 | 0.45 | 0.30 | 0.20 | |
雙作用 | 5.2 | 3.22 | 2.03 | 2.27 | 1.46 | 2.00 | 1.32 | 0.85 | ||
信號壓力 (kPa) | 0 或 400 ～ 600 | |||||||||
1)本產品性能指標貫徹GB/T4213-92；
2)表中允許壓差值若大于公稱壓力則取公稱壓力值，小于等于公稱壓力值則不變；
3)表中允許值為使用標準氣缸值，可配用不同的氣缸提高允許壓差.
