自力式調節閥
ZZVP型 自力式微壓調節閥
質量穩定
價格合理
交貨快捷
- 為您提供全套調節閥解決方案
- 銷售：0577-67310272 13706693180
- 傳真：0577-21815383
- 客服QQ：3075788092
- 產品概述

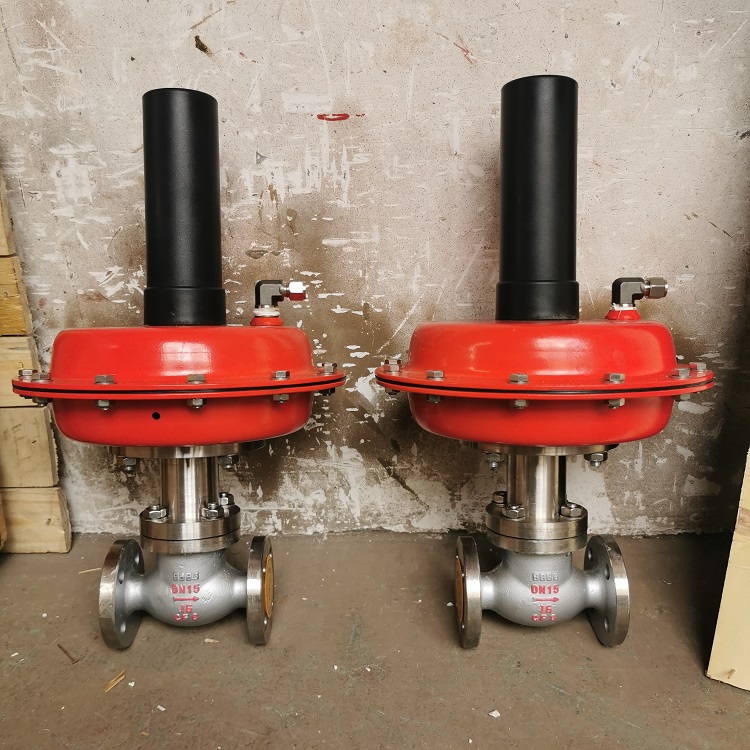

ZZVP-16 自力式微壓調節閥
概述
ZZVP-16B自力式微壓調節閥 是本廠自主開發、研制的一套自力式微壓力控制系統，主要用于保持容量頂部保護氣(一般為氮?dú)?的壓力恒定，以避免容量?jī)?nèi)物料與空氣直接按觸，防止物料揮發、被氧化，以及容器的安全。特別適用于各類大型儲罐的氣封保護系統。該產品具有節能、動作靈敏、運行可靠、操作與維修方便等特點。被廣泛應用于石油、化工等行業。
■ 特點
·無需外加能源，能在無電、無氣的場合工作，既方便，又節約能源，降低成本；
·氮封裝置供氮、泄氮壓力設定方便，可在連續生產的條件下進行；
·壓力檢測膜片有效面積大，設定彈簧剛度小，動作靈敏，裝置工作平穩；
·采用無填料設計，閥桿所受磨擦力小，反應迅速，控制精度高；
·供氮裝置采用指揮器操作，減壓比可達100：1，減壓效果好，控制精度高；
·為確保儲罐的安全，需在罐頂設置呼吸閥；
·呼吸閥僅起安全作用，避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。
■主要技術參數及性能指標
公稱通徑DN（m）
| 25
| 32
| 40
| 50
| 65
| 80
| 100
| ||||||||
閥座直徑dn（mm）
| 5
| 6
| 7
| 8
| 10
| 12
| 15
| 20
| 25
| 32
| 40
| 50
| 65
| 80
| 100
|
額定流量系數Kv
| 0.2
| 0.32
| 0.5
| 0.8
| 1.8
| 2.8
| 4.4
| 6.9
| 11
| 20
| 30
| 48
| 75
| 120
| 190
|
額定行程L(mm)
| 8
| 10
| 14
| 20
| 25
| ||||||||||
流量特性
| 快開
| ||||||||||||||
壓力調節范圍（kPa）
| 0.4～5.5、5～10、9～14、13～19、18～24、22～28 27～33、31～38、36～44、42～51、49～58、56～66
| ||||||||||||||
公稱壓力PN（MPa）
| 1.6 2.5 4.0
| ||||||||||||||
被調介質溫度(℃)
| ≤80
| ||||||||||||||
調節精度(％)
| ±5％
| ||||||||||||||
允許泄漏等級
| 標準級：Ⅳ級(GB/T4213-92) 嚴密型：Ⅵ級（GB/T4213-92）
| ||||||||||||||
