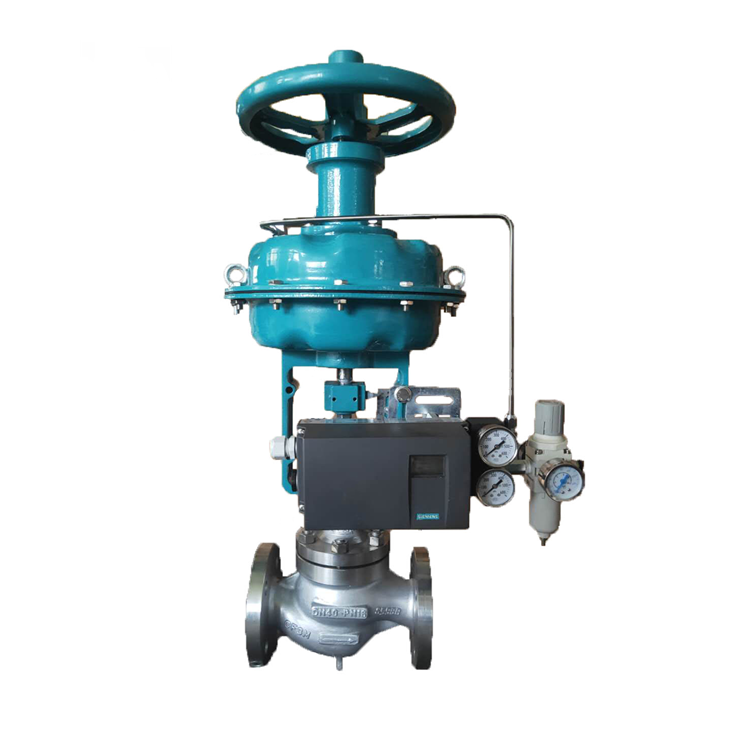

帶頂裝手輪氣動薄膜執行器
帶頂裝手輪氣動薄膜執行器工作原理是當信號壓力輸入膜室后，在膜片上產生推力，壓縮彈簧，使推桿移動，帶動閥桿，改變閥芯與閥座之間流通面積，直到彈簧的反作用力與信號壓力作用在膜片上的推力相平衡，從而達到自動調節工藝參數目的。因此只要與調節閥的閥體部連接，就可把閥芯移到與輸入信號相對應的位置。該系列執行機構采用多彈簧置膜式，具有重量輕，體積小，性能高，輸出力矩大等特點。
零件材料
膜蓋：A3鋼板
膜片：橡膠
支架：鑄鋼
推桿：2Cr13
彈簧范圍：0.02～0.10、0.04～0.20、0.02～0.06、0.06～0.10、0.08～0.24(Mpa)
供氣壓力：0.14Mpa～0.4Mpa
氣源接口：M16×1.5
環境溫度：-30～70℃
性能指標
| 項目 | 帶ding位器 | 不帶ding位器 |
| 基本誤差％ | ≤±1 | ≤±4(輸出行程的百分數表示) |
| 回差％ | ≤1 | ≤2.5(輸出行程的百分數表示) |
| 死差％ | ≤0.8 | ≤2.5(輸出壓力范圍的百分數表示) |
| 額定行程偏差％ | ±2.5 | |
| 始終點偏差％ | ±0.1 | ±2.5 |
外形尺寸
| 執行機構 | 行程 | D | H | D1 | D2 | n-b | M-6H | s | 薄膜面積（cm2） | 重量（Kg） | |
| ZHA | ZHB | ||||||||||
| ZHA/B22 | 16 | 280 | 280 | Φ60 | Φ80 | 2-Φ10 | M8 | 112 | 95 | 350 | 12 |
| ZHA/B23 | 25 | 280 | 307 | Φ60 | Φ80 | 2-Φ10 | M8 | 122 | 95 | 350 | 16 |
| ZHA/B34 | 40 | 360 | 398 | Φ80 | Φ105 | 4-Φ12 | M12×1.25 | 172 | 132 | 560 | 22 |
| ZHA/B45 | 60 | 470 | 523 | Φ95 | Φ118 | 4-Φ14 | M16×1.5 | 192 | 132 | 900 | 52 |
| ZHA/B56 | 100 | 580 | 723 | Φ100 | Φ | 4-Φ18 | M20×1.5 | 275 | 172 | 1500 | 100 |
